圆形冷却塔
圆形逆流式玻璃钢冷却塔采用逆流式气热交换技术,填料采用优质的耐腐蚀材质,提升使用寿命;通过旋转布水方式,实现布水均匀,增强冷却效果。圆形冷却塔可分为两种类型,分别为:(1)HRKT-_T系列中温型玻璃钢冷却塔——适用于水温降3—8度的空调制冷机组等一...

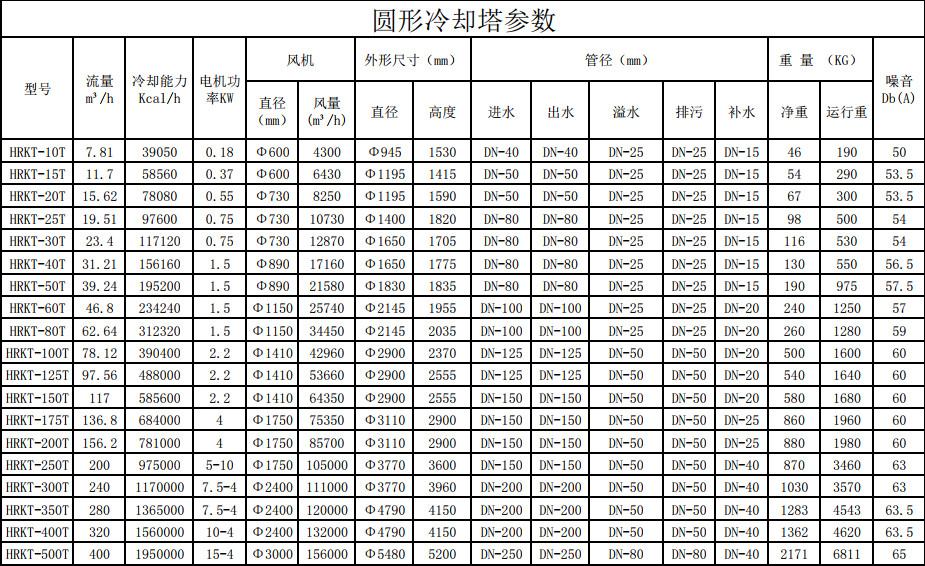

产品详情 产品参数

圆形逆流式玻璃钢冷却塔采用逆流式气热交换技术,填料采用优质的耐腐蚀材质提升使用寿命;通过旋转布水方式,实现布水均匀,增强冷却效果。圆形冷却塔可分为两种类型,分别为:

1HRKT-_T系列中温型玻璃钢冷却塔——适用于水温降3—8度的空调制冷机组等一般冷却场合。

2HRKT-_TG系列高温工业型玻璃钢冷却塔 ——适用于水温降10-25度工业用水循环冷却系统。

性能与选择

1、设计参数:

1)标准工况:进水温度t1=37,出水温度t2=32,设计湿球温度τ=28,即水温度Δt=5,冷幅高t2-τ=4℃。

2)中温工况:进水温度t1=43,出水温度t2=33,设计湿球温度τ=28,即水温度Δt=10冷幅高t2-τ=5

3)高温工况:进水温度t1=60,出水温度t2=35,设计湿球温度τ=28,即水温度Δt=25冷幅高t2-τ=7

2、选用时须知水量Q,进水温度t1,出水温度t2及设计湿球温度τ进行热力计算,计算具体。

3、运转重量按下塔体存水一半深计算,如果按装满水计算应乘以1.5

4、本系列冷却塔用于最冷月平均气温不低于-10的地区,冬季间断运行过程中,可在水槽内加电热管。

5、循环水浑浊度不大于50毫克/升,短期内不大于100毫克/升,不宜含油污和机械性杂质,必要时采取灭藻及水质稳定措施。

6、布水管按名义流量开孔,如实际流量与名义流量相差±15%以上,用户订货时应予以说明。

7、进水管水压大约为2-5米水柱,设计时不要压力过高,否则会产生飘水现象。

结构特征

1)塔体:型线合理,气流平稳,材质优良,色彩鲜艳,表面胶衣树脂内含有抗紫外线剂,耐老化,强度高,重量轻,耐腐蚀。下塔体按订货要求,可配有溢水、排污、自动给水管,可由此处直接吸水,省去冷却池,上面装有防噪消声垫,有效降低了滴水声。

2)填料:采用耐腐蚀材质填料,横向增加了凸筋,水的再分配能力强,阻力小,热力性能好,耐高温70度、低温-50度,阻燃性好。

3)旋转布水器及布水管:装有不锈钢球轴承,运转灵活可靠,水头低,布水均匀,采用铝合金或玻璃钢制成的布水管,管上安装收水板,克服了飘水现象。

4)风机:我公司根据系列冷却塔参数设计的低噪声、高效率风机,铝合金板翼型或玻璃钢叶片、噪声小、效率高。

5)电机:在Y型系列安装尺寸的基础上,为冷却塔设计的低噪声节能电机、密封防水性能好、耐高温、效率高、噪声小。

6)减速装置:采用了涤纶纤维增强氯丁橡胶动力带传动,耐高温、效率高,遇水不伸展,克服了打滑现象,噪声很小。

7)吸声设施:超低噪声型冷却塔在进风口外增加了带吸声材料的屏蔽,并在上下两部装有吸声栅,以达到最大的降噪效果。在上塔体出风口安装了带吸声材料的喇叭口屏蔽及吸声栅,降低了风机及电机传出来的噪声。

8)进风窗:装有玻璃钢百叶片,减少飘水,气流阻力小,特别适合北方地区及全年都需要使用冷却塔的单位。

9)支架:所有风机、填料、进风窗、塔体等处钢支架为装配式,镀锌或涂漆防腐。紧固件都采用镀锌或不锈钢螺栓。

安装、调试、使用须知

1、本说明书中的基础图及安装尺寸供安装时参考。 小型逆流式塔进出水管的方向可在水平位置上任意选定、但不得碰撞基础。 中间有基础的,其负荷应为运转重的25%,其余的75%由外围长方形基础平均承担,如在屋顶安装应考虑负荷引起的附加压力。

2、冷却塔与进出水管的连接处应设支架,防止过多的重量压在塔壁上。

3、电机接线后要密封接线盒,并注意电流测试值不超过电机载定电流。

4 启动冷却塔时一定要先开水泵后开风机,不允许在没有淋水的情况下使风机运转,风机可短时低速倒转消冰。

5、减速机在使用前应注油,可采用50号抗磨齿轮油或机油加以润滑,初次运转100-300小时应换新油,以后每运转3000-5000小时换油一次。油位应适中,油标应便于观察。

6、冷却塔运转时,应有专人管理,经常注意电流、水温的变化,对电机、减速机、布水器等处应定期检查。
